哪里有卖贴片晶振fc135 32.7680kaag0与fc135 32.7680kaa3

fc135 32.7680kaag0和fc135 32.7680kaa3是两款日本晶振品牌——EPSON(爱普生)的两个无源贴片晶振型号,属于在市场上广泛使用的两颗32.768kHz音叉晶振而以上两种晶振型号,南京南山在中国南京仓库都备有现货,欢迎选购。QQ:372189294  电话:400-888-5058


在一些欧美公司设计的电路方案中,使用到的32.768khz贴片晶振,可能经常看到fc135 32.7680kaa3或者fc135 32.7680kaag0这两个推荐型号。
对于一些国内电子工程师来说,知道这应该是日本爱普生晶振,但是具体的型号含义可能不太清楚,在爱普生晶振官方网站上,下载的规格书后可能发现其中的命名方法跟上面的型号对不上,见下图
fc135 32.768k晶振型号命名规则

作为日本进口晶振-EPSON晶振在中国大陆地区的原厂授权代理商南京南山半导体的相关同事为你答疑解惑:

事情原来是这样滴,前面说到的两个型号其实是网友简写的,其标准型号应该写成fc-135 32.7680ka-a3或者fc-135 32.7680ka-ag0(只是多了两个短横杠而已)。
而这个标准型号是专为北美地区设计的型号命名规则(没办法,谁叫以前美国是电子设计和生产领域的老大呢),在中国大陆地区以及非北美地区使用另外一套晶振型号命名规则,也就是你在爱普生官方网站上下载规格书中看到的:

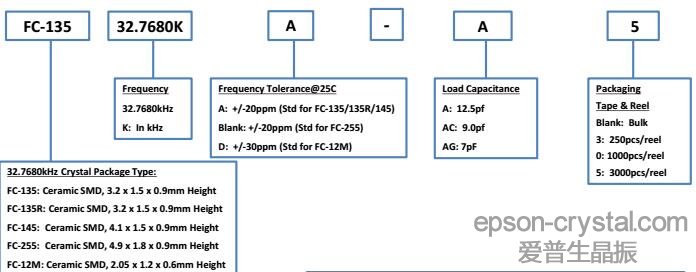

那么FC-135的北美型号命名规则是什么呢?见下图:
FC135 32.768khz贴片晶振型号命名规则

由上面的命名方法可知,fc135 32.7680kaa3或者fc135 32.7680kaag0两个型号的区别有两个:前者的负载电容是12.5pF、采用250pcs/盘小包装。后者负载电容7pF,采用1000pcs/盘包装。

综上,两款音叉晶振对应的标准型号分别是:
FC-135 32.768000kHz 12.5 ﹢20.0-20.0 和FC-135 32.768000kHz 7.0 ﹢20.0-20.0
