32.768khz晶振(晶体谐振器)

32.768khz贴片晶振/圆柱形晶振/车规级晶振

爱普生使用晶体微机电加工技术提供小型封装、高性能的产品,用于时钟和子时钟的各种封装32.768kHz晶体谐振器。安装方式包括SMD贴片式、圆柱形、DIP等。EPSON长期以来占据世界表晶钟振的重要市场份额，是爱普生最受市场欢迎的产品之一。
点击查看爱普生温控晶振完整 标准频率值表
热销型号：

购买样品

  • 规格书下载
  • 咨询价格与购买方式
  • 选型参考

32.768khz贴片晶振（音叉型晶体谐振器）

型号 外部尺寸
[mm]		 额定频率范围
[kHz]		 频率公差 (标准)
[x10-6] @+25°C		 工作温度
[°C]		 目录
new
FC1610AN		 1.6x1.0x0.5 32.768kHz ±20 -40~+85 pdf
302KB
FC-12D 2.05x1.25x0.35 ±20 pdf
228KB
FC-12M 2.05x1.2x0.6 ±20 /±30
32kHzto77.5kHz
new
FC-135R
 3.2x1.5x0.8 32.768kHz ±20

 pdf
319KB
FC-135 3.2x1.5x0.8 32.768kHz ±20
32kHz~77.5kHz
FC-255 4.9x1.8x0.8 32.768kHz
32kHz~100kHz
MC-146 7.0x1.5x1.4 32.768kHz ±20 /±50
 pdf
238KB
32kHz~100kHz
MC-156 7.1x3.3x1.5 32.768kHz ±50 /±100
32kHz~100kHz

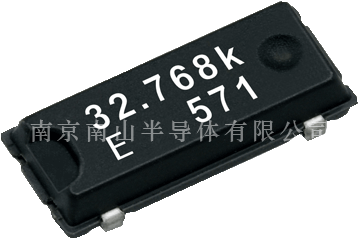

MC-306 8.0x3.8x2.54 32.768kHz ±20 /±50 pdf
249KB
20~120kHz ±50 /±100
MC-405 10.41x4.06x3.6 32.768kHz ±20 /±50
20kHz~120kHz ±50 /±100
MC-406 32.768kHz ±20 /±50
20kHz~120kHz ±50 /±100

32.768khz圆柱晶振（音叉型晶体谐振器）

型号 外部尺寸
[mm]		 额定频率范围
[kHz]		 频率公差 (标准)
[x10-6] @+25°C		 工作温度
[°C]		 目录
C-002RX Φ2.0x6.0 32.768kHz ±20 -10~+60 pdf
220KB
C-004R Φ1.5x5.0
C-005R Φ1.2x4.6
C-2-Type Φ2.0x6.0 20kHz~120kHz ±20 /±50 /±100
C-4-Type Φ1.5x5.0 32kHz~120kHz ±50 /±100


汽车级32.768khz贴片晶振(音叉型晶体谐振器）

型号
Automotive		 外部尺寸
[mm]		 额定频率范围
[kHz]		 频率公差 (标准)
[x10-6] @+25°C		 工作温度
[°C]		 目录
FC-13A
 3.2x1.5x0.9 32.768kHz ±20 /±30 /±50
 -40~+125 pdf
253KB
MC-30A
 8.0x3.8x2.54 32.768kHz ±20 /±50 -40~+85 pdf
276KB
20kHz~120kHz ±50 /±100

联系与购买方式

在线购买：爱普生电子元器件旗舰店（1688）
直线电话：025-84712762；84712745
选型支持：025-52188228-8016
邮箱地址：nj@nscn.com.cn

音叉晶振和圆柱型晶振是一回事吗？

音叉晶振的得名是因为其石英振子被切割成音叉形状。并非网上有些人说的是因为其外形像音叉。由于技术和工艺等原因，早期的音叉晶振多采用圆柱型，给不少人产生了音叉晶振=圆柱晶振的误解。

随着电子产品不断小型化，对音叉晶振的外形尺寸提出了更高的要求。采用贴片安装方式的音叉晶振也就出现了。目前，爱普生晶振可以提供产品中除了C系列之外，其他系列都属于SMD（贴片）产品。因此音叉音叉晶振都是插件晶振的认识也是完全不正确的。

爱普生通过全球领先的QMEMS技术，使用光刻技术对振动片进行三维立体加工。不改变以前的构造进行小型化时，电极（红色部分）的面积会变小。通过形成H型槽的构造，既确保了电极的面积，又提高了电解效率。使超小型贴片音叉晶振得以实现。其中包括：

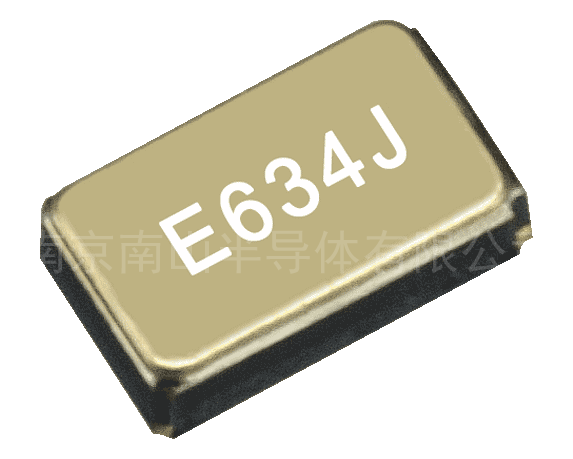

FC-12M
FC-12M
2.05×1.2×0.6 (mm)
FC-13F
FC-13A
3.2×1.5×0.9 (mm)
FC-255

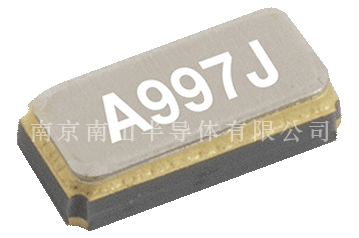

FC-135
3.2×1.5×0.8 (mm)
FC-135

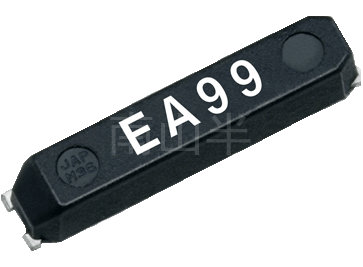

MC-146
7.0×1.5×1.4 (mm)
