SAW表面声波谐振器和滤波器

SAW晶体谐振器

爱普生用于无线射频应用的的SAW(表面声波)谐振器和滤波器,全部为车规级,使用在汽车遥控器等频率超过100兆赫的通信系统如汽车遥控钥匙(RKE)等。EPSON提供2520/3838/4852等贴片封装,三次谐波频率范围覆盖300MHz 到 870MHz,频率公差可选50ppm;100ppm;150ppm。高频应用,超薄超小尺寸。FS-585系列工作温度可达120摄氏度。应用在汽车无鈅门锁等领域,例如无鈅门锁的参考时钟、近场通信等专用低功耗无线通信上的产品线。标准频率值314.89MHz,315MHz,434MHz等。
热销型号:
  • SG7050CAN
  • SG-310SCF
  • SG-210STF
  • 规格书下载
  • 咨询价格与购买方式
  • 选型参考
型号 外部尺寸
[mm]
额定频率范围
[MHz]
频率公差(标准)
[x10-6] @+25°C
工作温度
[°C]
目录
NS-21R
Automotive
2.5x2.0x0.86 300 to 500 ±50
±100
±150
-40 to +85 pdf
263KB
NS-32R
Automotive
3.8x3.8x0.98 312 to 500 ±50
±100
-40 to +85 pdf
294KB
500 to 870 ±100
FS-335
Automotive
3.8x3.8x0.98 300 to 500 ±50
±100
-40 to +85
500 to 870 ±100
FS-555
Automotive
4.8x5.2x1.5 230 to 500 ±50
±100
-40 to +85
FS-585
Automotive
4.8x5.2x1.5 300 to 500 ±50
±100
-40 to +120 pdf
273KB

联系与购买方式

在线购买:爱普生电子元器件旗舰店(1688)
直线电话:025-84712762;84712745
选型支持:025-52188228-8016
邮箱地址:nj@nscn.com.cn

什么是SAW谐振器?

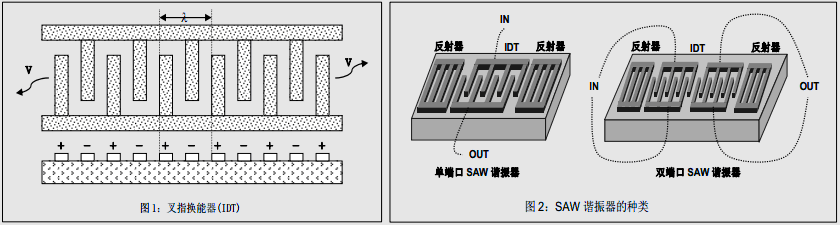

弹性表面声波(SAW/SurfaceAcousticWave)与水面上传播的弹性波一样,是一种把能源集中于弹性体表面传播的弹性波,其振幅随深度的增加而呈指数式衰减。如图1所示,弹性表面声波可由压电基片上安装的叉指换能器(IDT/InterDigitalTransducer)产生并检测得出。如果把表面声波的传播速度设定为V,叉指换能器的周期设定为λ,就可以通过公式f=V/λ求出其频率f。最适于SAW元器件的频带为几十兆赫至2千兆赫左右,其上限和下限由微电极图案的分辨率和基片材料的特性及大小而定。SAW谐振器如图2所示,可分为单端口和双端口谐振器的两种。单端口SAW谐振器的中央设置叉指换能器,在其两侧设置反射器。通过把叉指换能器激励产生的表面声波封闭在两反射器之间,就能够获得具有较高Q值的谐振器。双端口SAW谐振器的中央设有两只用于输入和输出的叉指换能器,在其两侧配备了反射器。它的工作原理与单端口SAW谐振器一样,也能实现高Q值。双端口SAW谐振器的损失小,是一种频带非常窄的带通滤波器。它与一个放大器相组合形成反馈环路后可以简单起振。因此,双端口SAW谐振器与单端口同样经常被使用,尤其能在高频领域发挥真正价值。双端口SAW谐振器的所需相位条件因其所使用的振荡电路而不同,所以需要指定谐振频率中的相移量(180度或0度)。

AT晶体谐振器频率

SAW与AT谐振器的优点缺点比较以及爱普生的解决方法

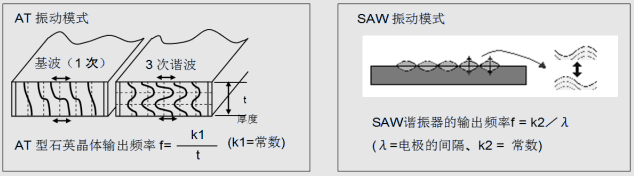

SAW晶体谐振器的振动模式是弹性表面波(见下图右),其频率域石英晶片的厚度无关,而由石英晶片上的叉指换能器的宽度来决定。因此,只要改变叉指换能器图案,即可应对10MHz至几千MHz的高频。与此相对,AT型石英晶体谐振器的振动模式是厚度变形振荡(参照下图左),由石英厚度决定频率。由于必须把石英晶片厚度加工的很薄,所以AT型石英晶体谐振器同通常能够应对的频率范围是以基波起振时为10MHz至50MHz,以三次谐波起振时为50MHz至150MHz。而且,与AT型石英晶体谐振器的厚度变形相比,SAW谐振器(弹性表面波)还具有以下优点:

AT晶振与SAW晶振的振动模式
第一,影响著振动模式的振动(噪音)少;
第二,制作时将在SAW谐振器的叉指换能器上形成保护膜,所以能耐附着在膜上的杂质。由于这些效果,将SAW谐振器组装到振荡器时,就能够实现低抖动特性并避免振荡停止等风险。

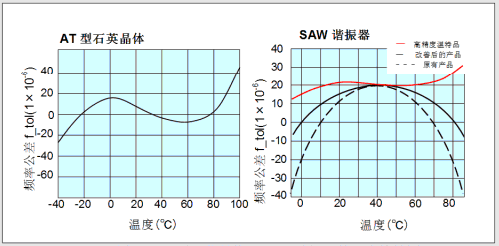

但是,在温度特性方面,AT石英晶体谐振器具有在常温范围内有拐点、呈三次曲线的温度特性(图4左);SAW谐振器的温度特性基本为二次曲线(图4右的点线)。因此,如果需要在较宽的温度范围内保持稳定的特性,AT型晶振则更有利。

爱普生如何解决方法

爱普生在SAW谐振器产品中采用了独特技术进行了改善,使二次曲线的变动幅度与原来的温度特性相比更缓(下图右);还能提高类似于AT型石英晶体温度特性的高精度产品,在较宽的温度范围内保持稳定。更多详情请咨询爱普生代理商南山电子在线客服。

AT晶振与SAW晶振的温度特性图

AT晶振与SAW晶振的温度特性图
