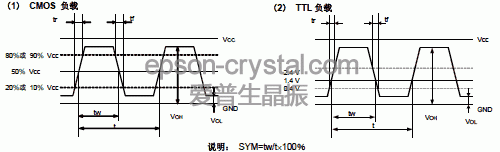

1时序表

2.测试条件

(1)电源电压

・超过 150µs，直到电压级别从 0 %达到 90 % 。

・电源电压阻抗低于电阻 2Ω。

(2)其他

・输入电容低于 15 pF

・5倍频率范围或更多测量频率。

・铅探头应尽可能短。

・测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。

(3)其他

・CL包含探头电容。

・应使用带有小的内部阻抗的电表。

・使用微型插槽，以观察波形。

（请勿使用该探头的长接地线。）

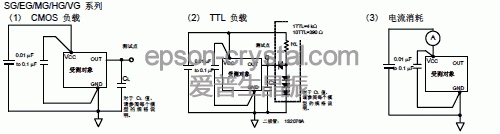

3.测试电路

TCO-****系列 VG, TG, EG,XG系列 *1 ：在频率电压控制功能时，进行连接

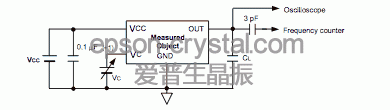

（1）CMOS 负载 型号： TCO-710x TCO-708*X1A

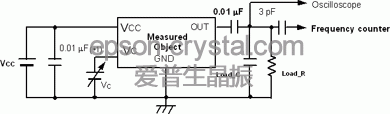

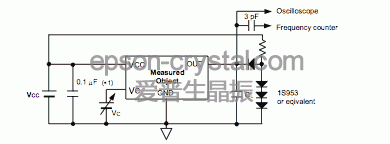

（2） 抗低,电容负载 型号： TG-5021CG/CE TG-5031CJ TG-5035CG/CE/CJ

（3） TTL 负载 型号： TCO-708*A1A

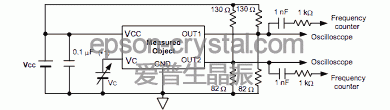

（4） LV-PECL 负载 型号： VG-4512CA

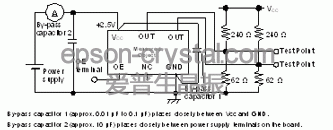

（5）LV-PECL 负载 型号： EG-2121CB/CA XG-2121CA EG-4121CA

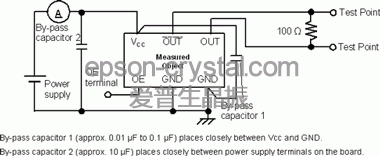

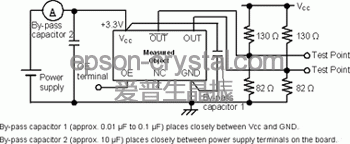

（6） LV-PECL 负载 型号： EG-2102CB/CA XG-2102CA EG-2101CA EG-4101CA EA-2102CB

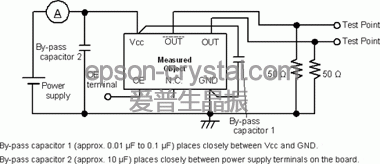

（7） LVDS 负载 型号： EG-2121/2102CB XG-2121/2102CA EG-2121/2102CA EG-2101CA EG-4121/4101CA EA-2102CB

（8） HCSL 负载 型号： EG-2121/2102CA EG-4121/4101CA
